Сравнение моделей ZOOMLION: ZT96, ZT115A (AT), ZT125G, ZTE210, ZTE520

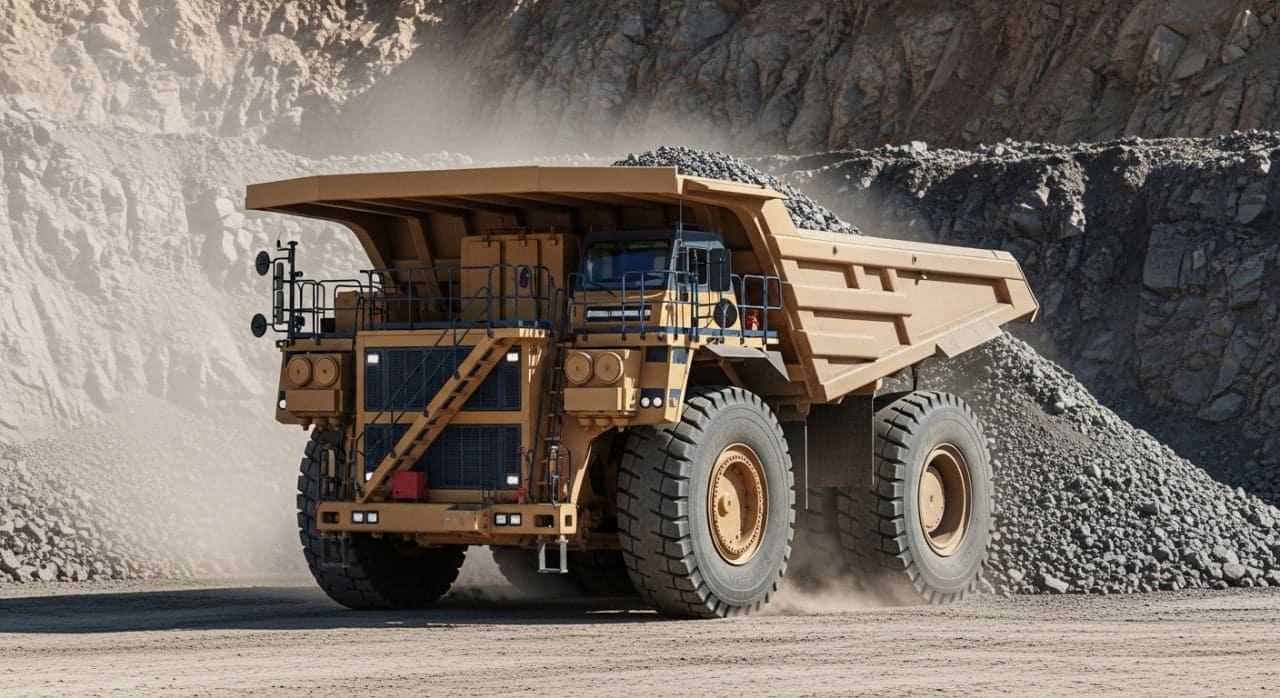

Карьерный самосвал – это незаменимый колосс открытых горных разработок, карьеров нерудных материалов и крупных строительных площадок. Его основная задача – эффективная транспортировка огромных объемов породы, руды или вскрыши на значительные расстояния в условиях бездорожья и экстремальных нагрузок. Как говорят специалисты горной добычи, успех предприятия неуклонно зависит от модификации и технических характеристик карьерных самосвалов, поступивших на объект.
Карьерные самосвалы: устройство, характеристики и классификация
В основе работы карьерного самосвала лежит мощная силовая установка (дизель или дизель-электрическая), приводящая в движение гигантские колеса через сложную трансмиссию. Грузоподъемная платформа (кузов) с гидравлическим опрокидыванием обеспечивает быструю разгрузку.
Вот лишь ключевые параметры, определяющие эффективность и область применения машин:
Грузоподъемность: от десятков до сотен тонн.
- Собственная масса (вес): основная составляющая полной массы машины.
- Мощность двигателя: сотни и тысячи лошадиных сил.
- Объем кузова: десятки и сотни кубических метров.
- Расход топлива: измеряется в литрах в час (очень высокий).
- Скорость: перемещение ТС до 40-65 км/ч, зависит от модели и условий.
Карьерные самосвалы – «кровеносная система» угольных разрезов, медных, железорудных и золотодобывающих карьеров, крупных цементных производств и инфраструктурных проектов.
Для справки: Самый большой карьерный самосвал в мире – БелАЗ 75710 (Беларусь): грузоподъемность 450 т, мощность 4600 л.с. (2 х 2300 л.с.), объем кузова 269,5 м³, собственная масса 360 т.
Виды и модификации карьерных самосвалов
Мир карьерных самосвалов далек от однообразия. Конструкторы предлагают разные виды карьерных самосвалов и их многочисленные модификации, чтобы наилучшим образом соответствовать колоссальному спектру условий, встречающихся в открытых горных работах, на крупных стройках и при добыче нерудных материалов. Понимание этих различий – ключ к выбору оптимальной техники, способной обеспечить максимальную эффективность и рентабельность на конкретном объекте.
Фундаментальное разделение видов карьерных самосвалов происходит по конструкции шасси, что напрямую определяет их маневренность, грузоподъемность и применимость.
Рамные самосвалы, представляющие собой монолитную конструкцию с неразрезной рамой, доминируют на крупных и сверхкрупных карьерах с развитой сетью широких, хорошо подготовленных дорог. Их главные козыри:
- исключительная стабильность под нагрузкой;
- высокая надежность на длинных магистральных трассах;
- способность перевозить рекордные объемы породы (до 400 тонн и более).
Однако, их огромные габариты и значительный радиус поворота требуют соответствующей инфраструктуры. Именно к этому виду принадлежат легендарные гиганты: Komatsu 930E, БелАЗ 75710, XCMG XDE320 и ZOOMLION ZTE520, – формируя «становой хребет» высокопроизводительных рудников и угольных разрезов.
Сочлененные карьерные самосвалы – конструкция которых состоит из двух шарнирно-соединенных секций, силового модуля (с кабиной и двигателем) и грузовой платформы –обеспечивают:
- феноменальную маневренность;
- проходимость на узких, извилистых или временных дорогах;
- стабильность крутых откосах и на участках со сложным, нестабильным грунтом.
«Переломки» способны эффективно работать в условиях, где не проедет их жесткорамный собрат. Однако, эта гибкость достигается дорогой ценой: сочлененные самосвалы имеют существенно меньшую грузоподъемность (обычно до 40-50 тонн) и более скромный объем кузова по сравнению с жесткорамными гигантами аналогичного класса стоимости и сложности.
Те же модели от Caterpillар серии 700, Volvo серии A или Terex/Bell часто встречаются на:
- средних и небольших карьерах;
- карьерах с изменчивой конфигурацией уступов;
- работах по строительству гидротехнических сооружений и крупных инфраструктурных объектов с разнородным рельефом.
Не менее важным критерием классификации является тип силовой передачи (привода), напрямую влияющий на тяговые характеристики, надежность и экономичность.
Привод карьерного самосвала
Электромеханический привод (AC Drive) стал фактическим стандартом для тяжелых и сверхтяжелых жесткорамных карьерных самосвалов. В этой системе дизельный двигатель приводит в действие генератор, вырабатывающий электроэнергию для мощных тяговых электродвигателей, установленных непосредственно в ступицах задних колес.
Главные преимущества AC Drive:
- огромный крутящий момент, доступный практически с места (критично для начала движения с грузом на подъеме);
- высочайшая надежность за счет отсутствия сложной механической трансмиссии с карданами и редукторами;
- плавность хода и возможность рекуперативного торможения.
При рекуперации электродвигатели работают как генераторы, преобразуя кинетическую энергию машины на спуске обратно в электрическую, которая либо запасается, либо рассеивается через резисторы. Это значительно экономит топливо (двигатель работает на холостых или малых оборотах) и резко снижает износ традиционных фрикционных тормозов. Электроприводом оснащены флагманские модели Komatsu, Liebherr, БелАЗ, XCMG и ZOOMLION.
Гидромеханический привод –, где крутящий момент от дизельного двигателя передается через автоматическую коробку передач, карданные валы и традиционные мосты на колеса, – чаще встречается на самосвалах среднего класса (Caterpillar 770 или 772) и практически всех сочлененных моделях. Его преимущества могут включать потенциально более простую (в некоторых регионах) ремонтопригодность и более низкую начальную стоимость для определенных классов машин. Однако, он уступает электромеханическому в максимальном крутящем моменте, особенно на низких скоростях, и не имеет эффективной рекуперации, что приводит к большему расходу топлива и быстрому износу тормозных компонентов на участках со спусками.
Модификация карьерных самосвалов
Это следующий уровень адаптации базовых моделей под конкретные нужды заказчика. Производители, такие как ZOOMLION, XCMG, БЕЛАЗ, KOMATSU, CATERPILLAR, предлагают в рамках одной платформы множество вариантов, отличающихся ключевыми параметрами и опциями. Модификация может затрагивать:
- грузоподъемность и объем кузова – например, усиленная рама и увеличенный «ковш/совок» для работы с особо тяжелыми рудами.
- мощность двигателя может варьироваться для оптимизации под определенный рельеф или высоту над уровнем моря.
Также существуют доработанные типы кузовов:
- с усиленным днищем и бортами для абразивных скальных пород;
- с увеличенной высотой бортов для легких, но объемных материалов (уголь, вскрыша);
- со специальными системами выгрузки или защитой от налипания.
Кроме того, определенная модификация нередко включает широкий спектр опционального оборудования:
- системы централизованной смазки и пожаротушения;
- климатическое оборудование для экстремальных температур;
- продвинутые системы мониторинга состояния машины и производительности;
- комплексы безопасности (камеры 360°, радары, системы предотвращения столкновений, контроля усталости водителя);
- разные типы подвесок (гидропневматическая для лучшего комфорта и сцепления, более простая рессорная для надежности).
Многообразие видов и модификаций карьерных самосвалов – это не прихоть производителей, а ответ на колоссально разнообразные требования горной и строительной отраслей. От выбора между маневренным сочлененным трудягой и магистральным жесткорамным гигантом, от решения об электромеханической или гидромеханической передаче, до тонкой настройки модификации под конкретный тип породы и рельеф карьера – каждый шаг определяет эффективность и экономику всего предприятия.
Основные технические характеристики карьерных самосвалов
Технические характеристики карьерного самосвала представляют собой не просто набор цифр, а сложную систему взаимозависимых параметров, напрямую определяющих его производительность, экономичность и применимость в суровых условиях карьера. Глубокое понимание этой системы критически важно для выбора оптимальной машины и точного прогнозирования ее работы.
В основе системы лежат масса и габариты машины. Собственная масса карьерного самосвала, или его вес без груза, является фундаментальным показателем. Крупный карьерный самосвал может весить от скромных 70-80 тонн для моделей средней грузоподъемности (~90 т) до рекордных 450 тонн, как у гиганта БелАЗ 75710.
Сколько весит карьерный самосвал конкретной модели? Это ключевой вопрос при проектировании карьерных дорог, расчете прочности мостов и определении необходимой мощности тягачей для эвакуации, поскольку масса карьерного самосвала напрямую формирует давление на грунт и влияет на затраты по содержанию дорожного полотна. Например, карьерный самосвал ZOOMLION ZT125G обладает собственной массой порядка 90 тонн.
Неразрывно связаны с массой и габаритные размеры. Десятиметровая длина и высота, сравнимая с многоэтажным домом, диктуют строгие требования к ширине и высоте проездов, радиусу поворота, размерам погрузочных экскаваторов и обеспечению видимости для оператора, при этом высота разгрузки критична для совместимости с дробильным оборудованием или отвалами.
Сердцем производительности машины являются грузоподъемность и объем кузова. Грузоподъемность, измеряемая в тоннах (т), – это главный показатель, определяющий, сколько породы или руды машина способна перевезти за один рейс. Она варьируется в огромном диапазоне: от 30-40 тонн у маневренных сочлененных моделей до 400-450 тонн у крупнейших жестко рамных гигантов.
Выбор оптимальной грузоподъемности – это всегда поиск баланса между:
- длиной плеча перевозки;
- планируемыми объемами работ;
- возможностями инфраструктуры карьера.
Тесно связан с грузоподъемность объем кузова карьерного самосвала, измеряемый в кубических метрах (м³), который указывает на геометрическую вместимость платформы. При этом всегда необходимо учитывать насыпную плотность транспортируемого материала (уголь, железная руда или вскрыша существенно различаются). Например, модель ZOOMLION ZTE210 обладает кузовом объемом около 110 м³, что идеально соответствует ее грузоподъемности в 190 тонн для типичных материалов.
Форма кузова, с его усиленными бортами и днищем, противостоящими ударным нагрузкам, и системами выравнивания груза, – тщательно оптимизирована под специфику перевозимых материалов и методы разгрузки.
Приведение этого колосса в движение обеспечивает силовая установка и трансмиссия. Мощность карьерного самосвала, измеряемая в лошадиных силах (л.с.) или киловаттах (кВт), – это показатель силы его «сердца». Современные тяжелые самосвалы оснащаются дизельными двигателями мощностью от 1000 л.с. (для класса 90-100 т) до феноменальных 4000-4600 л.с. и выше у рекордсменов. Именно мощность определяет способность машины уверенно преодолевать подъемы с полной нагрузкой, эффективно разгоняться и поддерживать необходимую рабочую скорость, преодолевая огромное сопротивление качению и инерцию.
Динамические показатели и эффективность задают рабочий ритм эксплуатации. Скорость карьерного самосвала также важна. Средняя с грузом она определяется рельефом, состоянием дороги, видимостью и правилами безопасности. Чаще это диапазон 25-40 км/ч. Скорость без груза, естественно, выше. Постоянный поиск баланса между скоростью, безопасностью и расходом топлива карьерного самосвала – одна из главных задач управления парком.
Расход топлива, являющийся одним из ключевых факторов эксплуатационных затрат, измеряется преимущественно в литрах в час (л/ч) из-за цикличности работы в карьере. Этот расход напрямую зависит от нагрузки, сложности рельефа, стиля вождения и технического состояния. Тяжелые гиганты (300+ т) могут потреблять до 1300-1500 литров дизельного топлива в час при интенсивной работе, в то время как модели класса 100-120 т (например, ZOOMLION ZT125G) демонстрируют типичный расход в диапазоне 250-400 л/ч под полной нагрузкой. Эффективность часто оценивают по более объективному показателю – удельному расходу (литры на тонно-километр).
Наряду с основными, критическую роль играют и дополнительные параметры:
- Удельное давление на грунт, зависящее от массы карьерного самосвала (собственной и полной), а также распределение нагрузки по осям и размеры массивных шин определяют проходимость и строгость требований к состоянию дорожного покрытия.
- Максимальный преодолеваемый уклон показывает способность машины двигаться с грузом по наклонным поверхностям (обычно это 10-15% для тяжелых моделей).
- Радиус поворота напрямую влияет на маневренность на уступах и разворотных площадках.
Взаимосвязь всех этих характеристик – вот что формирует суть выбора. Высокая грузоподъемность неизбежно требует мощного двигателя и сверхпрочной рамы, что увеличивает собственный вес и, как следствие, расход топлива. Большой объем кузова должен быть адекватен плотности целевого груза. Скорость на спусках жестко ограничена возможностями тормозной системы, где особенно ценна рекуперация энергии у машин с электромеханическим приводом.
Обзор и сравнение моделей карьерных самосвалов
Как стало понятно из текста выше, выбор оптимального карьерного самосвала зависит от конкретных условий карьера: масштаба работ, состояния дорог, длины трасс, типа грунта и бюджета. Поэтому производители предлагают разнообразные линейки машин для решения различных задач. Для примера рассмотрим нескольких ключевых моделей тяжелого и сверхтяжелого класса под брендом ZOOMLION.
Таблица 1. Карьерные самосвалы ZOOMLION
Основы правильного выбора
Карьерный самосвал – это сложнейший инженерный комплекс узлов и механизмов, где каждый параметр: масса, мощность, объем кузова, грузоподъемность, расход топлива и скорость, – тщательно сбалансирован для достижения максимальной эффективности в суровых условиях. Понимание видов карьерных самосвалов и их модификаций, а также глубокий анализ технических характеристик являются основой для правильного выбора этой дорогостоящей и критически важной для горного предприятия техники.
